Les outils du frigoriste sont les matériels qu'il a besoin au quotidien dans son travail.
Les outils, outillages et matériels permettent :
- le montage d'installations (travail du cuivre, électricité)
- le confinement des fluides frigorigènes ;
- l'intervention sur les installations frigorifiques ;
- la sécurité du technicien.
Montage
Travail du cuivre
- coupe-tube taille standard (1/8" à 1" 3/8, soit 3 mm à 35 mm)
- mini coupe-tube (3/16" à 5/8", soit 4 mm à 16 mm)
- ébavureur crayon
- cintreuse
- pince à emboîture
- poste de soudure oxygène-acétylène (SOA) ;
- mètre
- marqueur
Isolation
- cutter
- lame de scie à métaux
Électricité
- pince coupante
- tournevis isolé
Éléments du circuit fluidique
Fluide
Liste non exhaustive :
- manifold ;
- station de transfert ;
- pompe à vide ;
- détecteur de fuite ;
- balance ;
- enregistreur de mesures ;
- thermomètre à infrarouge ;
- monte obus ou valve (Schrader), démonte obus, démonte valve (Schrader) ;
- clé Belzer
Protection
- casque antibruit ;
- chaussure de sécurité ;
- casque ou casquette anti-heurt (coquée)
- gants ;
- lunette de protection ;
- combinaison de travail ;
- extincteur ;
Résumé
| Elément | Test d'étanchéité | Chargement installation |
Test de fonctionnement |
Déchargement installation |
|---|---|---|---|---|
| Manifold |
|
|
|
|
| Réducteur de pression |
|
|||
| Bouteille d'azote déshydaté |
|
|||
| Pompe à vide |
|
|||
| Vacuomètre |
|
|||
| Thermomètre |
|
|
||
| Bouteille de fluide frigorigène |
|
|||
| Equipement du frigoriste, adaptateur pour bouteille de fluide |
|
|||
| Station de transfert |
| |||
| Bouteille de récupération |
| |||
| Balance |
|
|
Illustration
-
Manifold (bipasse)
-

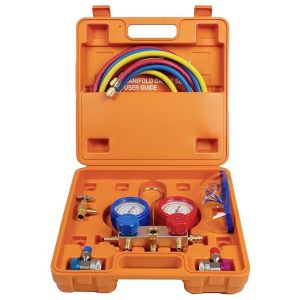

Manifold trois voies dans sa mallette
-
Station de récupération de fluides frigorigènes
-

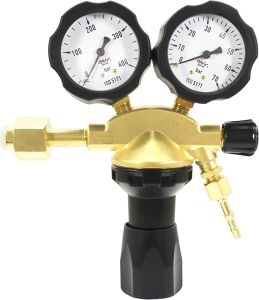

Réducteur de pression,
-
Balance
-

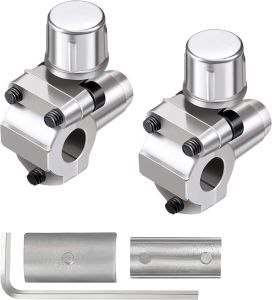

Robinet perçant
-

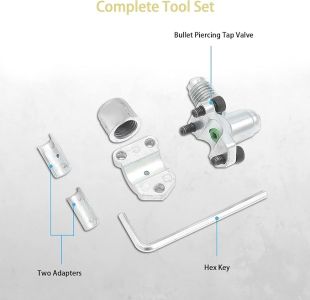

Robinet perçant, vue éclatée
-

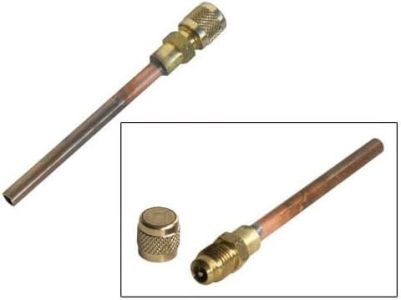

Vanne Shrader à braser
-
Extincteur
